| Type |
|
Standardsylindere, mobil kvalitet, dobbeltvirkende |
|
|
| Anvendelse |
|
Sylinder Ø25-280 til mobil bruk |
|
| Feste |
|

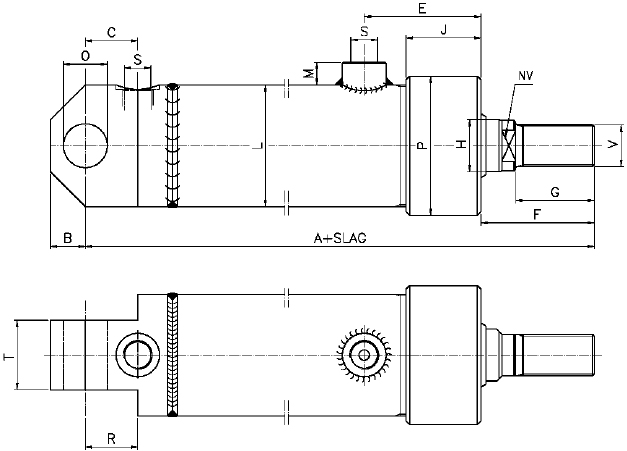

Friboret hull, gjenget stempelstang |
|
| Sylinderrør |
|
St.52-3 Din. 2391/2393, indv. toleranse H8-H10, Ra max 0,8 µm |
|
| Stempelstang |
|
Kvalitet 20MnV6 motsvarende SS2142, hardcrom 25 μm ± 5 μm, hardhed min. 850 HV., Ra max. 0,2 µm, udv. toleranse ISO f7
Rustfri stempelstang og andre kvaliteter på forespørsel |
|
| Max slaglengde |
|
800 mm (større lengder kan spesialbestilles) |
|
| Pakninger |
|
Stempel: Polyurethan (Standard)
Stempelstang: Polyurethan leppepakning
Avstryker: Nitrilgummi Sh.90 med stålkant |
|
| Max arbeidstrykk |
|
220 bar |
|
| Max testtrykk |
|
330 bar |
|
| Max stempelhastighet |
|
0,1 m/sek., hvis slaglengden ikke utnyttes (dvs. at stemplet går i bunnen)
Dersom hastigheten overstiger 0,1 m/sek, anbefales RH2500 med demping |
|
| Posisjonering |
|
Kan leveres med elektronisk posisjonering, vår anbefaling er MTS Temposonic
Andre typer elektronisk posisjonering kan leveres på forespørsel |
|
| Arbeidstemperatur |
|
÷30°C ... +80°C |
|
| Medie |
|
Hydraulikkolje, mineralbasert |
|
| Overflatebehandling |
|
Leveres ferdig primet som standard
Kan på forepørsel leveres i alle varianter av overflatebehandling |
|
| Annet |
|
Samtlige sylindere kan dimensjoneres, beregnes, tilvirkes og testes etter regelverk fra alle klasseselskap
|
|
Dokumentasjon / Sertifikater
Behovet for - og omfanget av - dokumentasjon varierer sterkt både når det gjelder enkelt- produkter og større leveranser, fra ingen sporbarhet til full sporbarhet på absolutt alle detaljer.
Følg lenken for å lese om hvilke nivåer av
dokumentasjon og sertifikater du kan få fra oss, eller
klikk her for å åpne et bilde med oversikt over nivåer av dokumentasjon og sertifikater.
Kontakt Hydex vedrørende KM-DVG serie standard sylindere, mobil kvalitet
